2017/3/13 追記

最新のオーディオデバイス

DSP PRO MK2 に

HEC HD-AUDIO USB-INTERFACE を装着して

贅沢で楽しい使い方のシステム提案・・・はコチラ

本編の前に・・・（2016/6/19 追記）

DSP PRO「良く、あるある質問」について書いたブログは

・・・コチラ「使い方・・・あれこれ」

2014 / 8 / 27 のブログですが2016 / 1 / 19 に　内容を新しくしました
（同じ内容にてアップしています）

もう１台の 773SOUND デモカー は・・・「DIATONE SOUND NAVI　MZ200 PREMI」搭載システムは・・コチラ


販売されてから「ソフトウェア（調整）」などが「アップデート」され・・・
製品性能・機能面などが進化したので・・・改めて内容を一新して説明いたします
では・・・本編です！


純正システムを「社外ナビオーディオ」に
交換できないクルマ・・・や

現在 使用中のナビ/オーディオにも
接続できる・・・


ヘッドユニットを選ばない
サウンド・コントールユニット（DSP）を装着


デモカーの「システム図」です
注：同じシステム構成にする必要はありません
　　色んなシステムを構成できる製品のアピールです（システムのご相談承ります）

　

システムの中心は・・・
 DSP PRO（HELIX=ドイツ）
カーオーディオ用
ハイレゾ音源に対応した「DSP」プロセッサーです

もちろん
「CD音源」にも対応しています
・・・ご安心ください

　

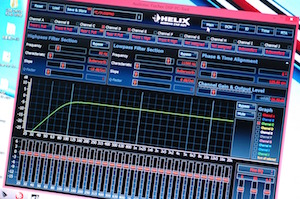

DSP PRO については　こちらで解説しています


フロントマルチチャンネル用「4chアンプ」は
何が装着されているのか・・・イラスト内では「？」になっています

その時　その時によって
アンプが変更されます・・・デモカーの面白いところ（笑っ


ちょっと
複雑なシステムになりますので・・・
３ツの入力ごとに　分かりやすく説明します

また　ご自身のシステム構成を想像しやすくするために「補足解説」が度々　入ります（笑





　
　純正や使用中のナビオーディオのシステム図です


入力１：メイン入力

純正ナビオーディオ or 使用中のナビオーディオの入力
ハイレベルインプット / RCA＝どちらでも 入力可能
（入力感度調整＆入力EQ補正＆入力合成ができます）


まずは・・・この「システム」から始めても良いですねぇw

お好きなスピーカー/アンプなどを選んで・・・
または　純正スピーカーを利用しても良いかも・・・ですねぇ（始めは・・・）

純正/使用中のナビオーディオの「操作」
選曲・ボリュームほか　すべての操作は従来のままです
以下の入力を使用しない場合は「Director リモコン」は必要ありません

デモカーは KENWOOD ナビを装着しています
動きも早く・・・ご機嫌です
お好きな「ナビ」を選んでください（純正装着ナビの場合は選べませんネ！）




　
　デジタル入力のシステム図


入力２：デジタル入力

SPDIF（COAX or OPTICAL 入力の・・・どちらか１ツ）を接続
デモカーでは「COAX」を採用しました

デジタル入力が優れものなのです
COAX の場合 192kHz / 24bit まで入力可能
Optical の場合 96kHz / 24bit まで入力可能

DSP PRO にて 96kHz / 24bit にてデータ処理をします


デモカーでは「SONY ハイレゾウォークマン」を「USB=OTG接続」しています
お客さまの「スマホやDAPをOTG接続」できますので　ご持参いただいても大丈夫です！
次の「入力：３」も　音源は同じになります





　
　デモカーでは RCA を使用したシステム図になります
　注：audio-technica AT-HRD5 で「DAC」して RCA 接続になります


入力３：AUX 入力

2CH分の ハイレベルインプット / RCA 入力が可能です
（入力感度調整＆入力EQ補正＆入力合成ができます）

上記「３：AUX」の変更が可能です
OP 装備にて「HEC Module」入力を追加できます

「HEC Module」には「３ツの OP」の内 １ツを選べます
１：Bluetooth入力
２：OPTICAL入力（Tos型）
３：3.5mmステレオミニジャック入力




補足：audio-technica社　AT-HRD5 を DSP PRO の前に「デジタル」と「RCA」の２系統を接続している理由は・・・コチラ







DSP PRO の出力は・・・「RCA」10ch 分・・・装備されています

デモカーでは「フロントマルチ　4ch分」と「サブウーファー分」1ch分を使用しています
※　サブウーファーは「L&R=50%50%」合成にて使用

使用していない「出力チャンネル」を利用して「リヤ」や「センター」スピーカーなどを再生して「サラウンドのマルチch」を構成することもできます「Director リモコン」を使用することで「22パターン・サウンドセッティング」が可能だからです






　

DSP PRO に接続する　
audio-technica 社の AT-HRD5 については・・・詳しくはコチラ





　
　デモカーでは・・・Optical で bit play を AT-HRD5 に接続


audison Bit Play は
audio-technica AT-HRD5 にOptical接続しています
AT-HRD5 「スイッチ切替」にて「USB入力」と「Optical/COAX」入力を切り替えています





ここからは・・・デモカーとは関係ない話です
大きく展開して「想像」してください

本音は・・・carrozzeria X「RS-D7X」を装着されているユーザーに対する「攻めの営業」的システム提案です



　

例えば・・・
Bit Play の代わりに
carrozzeria X    RS-D7X シリーズを接続するのも面白いでしょ？
（早くから　この接続提案をしています）
（もっと前にも・・・）

このシステムならば
まだまだ　持っている CD を聴けるし・・・せっかく装着した RS-D7X も使えるし・・・ネっ！
いい案だと　思いませんか？







もっと　面白い発想で・・・こんな事も　どうでしょうか？

　

例えば・・・
ナビでも オーディオでも
ほとんどの機器を　つなぐことも可能です
（機器によっては接続できない場合があります）







スピーカーは・・・
DIATONE  DS-G20 & SW-G50
サブウーファー用アンプは carrozzeria PRS-D700

DS-G20 を・・・・DS-G500 オプションの
DR-G500-TW と DR-G500-WF で
ピラー装着＆アウター装着です
詳しくは・・・コチラ







フリップダウンモニターやバックカメラ
ETC2.0(DSRC)など・・・
Apple TV なんかも取付ていますので　詳細は「ご来店」の上「ご試聴」「ご確認」ください



ちょっと
長文な「デモカー紹介」でしたが
こんな感じの・・・システムです



ぜひっ

デモカーを試聴いただき
ご自身の求める「システム構成」を
考えてみる参考にしてください

まずは・・・
773SOUND が「ハイレゾを含む楽曲」を用意しています
お気軽に「ご試聴」＆「ご来店」ください









神奈川のカーオーディオ・セキュリティ・カスタマイズ／プロショップ　

「ナナミ　サウンドファクトリー」　

気さくな”お店”です・・・・「お待ちしてます」

http://www.773sound.com

なお、本ブログ内で「誤記・誤字・脱字・誤表現など」

充分に注意しているつもりですが、見つけられた場合は

お手数ですが下記アドレスまで「ご指摘」くださいますよう

お願いいたします

car-audio@773sound.com

2015/10/21 より
新製品　DIATONE  SOUND  NAVI
NR-MZ100 PREMI 装着・・・詳しくはコチラ





DIATONE SOUND NAVI 認定調整店


DIAOTNE SOUND NAVI

MZ90 PREMI


フロントスピーカーは

DS-G500

すでに　他店などで

DIATONE SOUND NAVI を試聴された方も
・・・・

ぜひっ


773SOUND の DIATONE SOUND NAVI デモカーを

聴きにきてください


システムを紹介です


トヨタ・アクア（G's）

メインユニットは・・・


NEW DIATONE MZ90 PREMI

（フロント2ウェイ＋サブ・ウーファー　マルチ接続）


フロントスピーカーは

NEW DIATONE DS-G500


アクア・スピーカー廻りの

純正ライクに仕上げた・・・インストールっ


サブ・ウーファーは

DIATONE SW-G50


サブ・ウーファー用アンプは

carrozzeria PRS-D700

（リヤラゲッジ下に格納のため

　　　　　　　写真では確認出来ません）

これだけでは

773SOUND デモカーらしくないっ

じつは・・・

このシステムで・・・

フロントスピーカーを・・・

ダイアトーン・サウンドナビ内蔵アンプ

・・・と

carrozzeria PRS-A900アンプ

・・・と

「聴き比べ」が出来ます

（上記写真　リヤラゲッジのアンプ）

つまり

サウンドナビ内蔵アンプの

凄さ（実力）を体験できるし・・・

外部アンプを追加する理由も・・・

サウンドで確認できるのです

さて　どうしましょうw

1度は　

ご試聴いただきたい「仕様」になっています

いやーーーー面白いっ

オーディオって・・・ホント楽しいっ

もう　１台の・・・

 デモカーはレガシィ（詳細はコチラ）

PS

もちろん

iDSD（Audio）で D/A コンバートして
DIATONE SOUND NAVI の外部入力（RCA）に接続
このシステムによって
ハイレゾを体験できます





その他

USB のメディア・・・や

HDMI のメディアも対応してるので

みなさん

素敵なソフトで・・・・聴いてくださいw


PS 2

ちなみに・・・

大勢でドライブする時の

後席用スピーカーを鳴らす事が可能です

このような場合は

会話を楽しめる程度のボリュームで

サウンドを確認してみましょう

773SOUND コンセプト

１人の時は・・・

「ご機嫌なハイファイ・サウンド」を楽しむ

大勢の時は・・・

「笑顔のスマイル・サウンド」を楽しむ

ぜひっ　ご試聴くださいっ

この写真は・・・・

スマートフォンを MHL 変換 HDMI につないで

ネット動画を見てるショット


三菱ナビOption  HDMI変換ケーブル


audio-technica社製　

 HDMIケーブル＋Micro USBケーブル＋

　MHLアダプター


DSRS ETC（左側）


ハンドルリモコン（三菱ナビOption）


神奈川のカーオーディオ・セキュリティ・カスタマイズ／プロショップ　

「ナナミ　サウンドファクトリー」　

気さくな”お店”です・・・・「お待ちしてます」

http://www.773sound.com

クラス・エーさんで取扱っている

「モガミ・モデル・アンプ」

・・・

最上氏が「ご来店っ」

ここでは書けない

いろんな「面白い話し」があるけど・・・

・・・炎上してしまうかも？

しれないので　アップしません

このアンプ

素晴らしい「音」を出す

優秀アンプの１ツですねぇ

・・・

高級機なので

「音マニア」の方々に支持されています

先日まで

当店「デモスピーカー用」に使用してましたが

やはり

スピーカーの「鳴りっぷり」が違いました

（欲しい）＝心の叫び！

そして

アレストさんで販売されている

「MS-1」の開発者でもあり・・・

「立体音響」を車内で

「あまり”お金”をかけずに・・・・」

「簡単に・・・」楽しめる製品らしく

純正システムを使用した

省電力設計の「立体３Dサウンド」の「音響作り」が

コンセプトの商品だそうです

773SOUND でも

取扱っておりますので、興味のある方は

どうぞっ

神奈川のカーオーディオ・セキュリティ・カスタマイズ／プロショップ　

「ナナミ　サウンドファクトリー」　

気さくな”お店”です・・・・「お待ちしてます」

http://www.773sound.com

他ショップ＆Dラーで、すでに・・・・

試聴された方　も

773SOUND デモカーを聴きに来て下さい

2014.8.20 に　

ダイアトーン・サウンド・ナビ搭載

デモカーは　TOYOTA アクアに変更になりました

こちらのページにて・・・

クルマの「楽しみ方」を

体感できる・・・システム

DIATONE  SOUND  NAVI

NR-MZ80 PREMI

内蔵アンプによるマルチ接続で使用してます

DIATONE  SOUND  NAVI  には

スーパーツィーター（carrozzeria TS-ST910）は接続されていません

フロントスピーカー

DIATONE

DS-G50（同梱ネットワーク不使用）

サブ・ウーファー　DIATONE　SW-G50

サウ・ウーファー用アンプ　carrozzeria　PRS-D700

その他　オプションは・・・

DSRC/ETC（三菱電機 EP-A013DSB）を

専用ケーブル（三菱電機 LE-64FF-2SS）で接続

ステアリングリモコン（三菱電機 RE-MZ50）

i-Pod/i-Phone/i-Pad 変換コネクター（三菱電機 LE-21AV-MM）

HDMI 変換ケーブル（三菱電機 LE-EAAV-MM）

その他・・・・Lightningコネクターを使って

i-Phoneにも接続可能　（apple社製）

i-Pad（apple社製）HDMI 変換コネクター を

ナビに接続

（i-Phone〜HDMI 変換も用意してあります）

AVメディア「HDMI」を選択すると

・・・・

インターネット「動画サイト」などの

「サウンド」と「映像」が　楽しめます

デモカー（レガシィ）では・・・

apple社製のコネクターを使用せず

WiFi ルーターを通じて「コードレス」にて

楽しめるようになっております

carrozzeria フリップダウンモニター

TVM-FW1010 を装着してあります

「HDMI / コンポジット」映像が楽しめます

PS

carrozzeria  DEH-P01

上記スピーカーにて「比較試聴」頂けます。

この場合

carrozzeria  TS-ST910 スーパーツィーター

「有り／無し」の試聴　も可能です

DIATONE SOUND NAVI

carrozzeria DEH-P01

どちらが「お好み」でしょうか？

神奈川のカーオーディオ・セキュリティ・カスタマイズ／プロショップ　

「ナナミ　サウンドファクトリー」　

気さくな”お店”です・・・・「お待ちしてます」

http://www.773sound.com

来訪者さまのネタでも・・・（笑

（時期的には少し前になります）

いつも

お世話になってる

数々のオーディオショップの

方々の中でも

お世話になって・・・＆・・・ご迷惑を

お掛けしてます（汗っ

オーディオ・ファイルさん

本当に優しく＆笑顔が素敵な方です

スーパー

サウンドも・・・作り込みも・・・・

素晴らしい老舗ですねぇ

そして

定期訪問いただいてる

audio-technica の担当さんです

なかなか

笑顔が素敵なかたですねぇ

（ココでは・・・褒めます＝汗っ）

どこかのイベントで　お会いした方も・・・

そんな訳で

多くのスーパーショップ＆インストーラーさんや

多くのメーカーさん＆輸入販売店さん

・・・・に

お世話になっているのです

改めて・・・

機会をみて「ご紹介」させていただきます

神奈川のカーオーディオ・セキュリティ・カスタマイズ／プロショップ　

「ナナミ　サウンドファクトリー」　

気さくな”お店”です・・・・「お待ちしてます」

http://www.773sound.com

三菱電気サイトでも・・・

紹介されてるので

写真は・・・・大丈夫ですネっ

と言う訳で

773SOUND に遊びに来て下さいました

休日に（日曜日）

・・・・

それは　同じ神奈川だからです（笑っ

そんな訳で

お世話になりっぱなしです？

「音」「オーディオ」「アーティスト」

「アルバム」などなど・・・

色んな話しをしてくれます

気さくな方です・・・・

DS-G50

SW-G50

DS-G20 などを

開発されてるだけあって・・・

（詳しくは書けません）

内緒な話しを・・・

PS

手にしてるのは

ちょうど「試聴してたアルバム」

ロバータ・ガンバリーニさんの

サイン入りアルバムです

以前「コットンクラブ」ライブの時にゲットした

773SOUND 所有の物です（笑

今度は、ご一緒したいものです

PS 2

そんなこんなで・・・

DIATONE の事は・・・お任せ下さい（笑っ

PS 3

773SOUND デモカーのスピーカー

フロントは　DS-G50

サブウーファーは　SW-G50

すっかり

ダイアトーンに・・・・・

神奈川のカーオーディオ・セキュリティ・カスタマイズ／プロショップ　

「ナナミ　サウンドファクトリー」　

気さくな”お店”です・・・・「お待ちしてます」

http://www.773sound.com

オーディオジャーナリスト

石田　功さんと

フォトグラファー（カメラマン）

伊倉　道男さんが

「オンリーメルセデス」の取材に・・・

・・・・

音楽ライターの

岩田　由記夫さんの

ベンツの取材です

なんだか

773SOUND も紹介されるみたいです

嬉しいですw

オーディオや音楽の話しで

盛り上がりますw

興味津々でしょ？

オーディオファンの方には・・・・

またの機会に「CD」紹介いたしますw

神奈川のカーオーディオ・セキュリティ・カスタマイズ／プロショップ　

「ナナミ　サウンドファクトリー」　

気さくな”お店”です・・・・「お待ちしてます」

http://www.773sound.com

一般的には

ゴールデンウィークですが・・・・

特に予定の無い・・・・・アナタっ

でも家にいたくない・・・アナタっ

カーオーディオに悩んでる・・・

オーディオが好きだ・・・

大きな音で聴きたい・・・

さまざまな思いの・・・・アナタっ

773sound は

「SOUND試聴会」・・・・？

「SOUND体験会」・・・・だったり？

開催しますので

どうぞっ

「お持ちのソフト」持参で来てくださいw

期間：５月３〜６（木〜日）４日間

時間：営業時間内　随時

内容：以下の予定ですが・・・リクエストがあれば

１：773sound のデモ機を試聴

２：デモ機で「音量による音の感じ方」他・・・

　「音の不思議」みたいな「音体験」

３：ひよこプラン＝レガシィの試聴

４：お客様の　おクルマの試聴

５：もちろん通常営業日なので

　　「販売・ご相談・見積・施工 etc.」もします

注意事項

　　ゴールデンウィーク中なので

　　ご家族・友人の反対を　

　　押し切っての参加は・・・・ご遠慮願います　

　　後日　あらためて開催いたしますので・・・（笑

神奈川のカーオーディオ・セキュリティ・カスタマイズ／プロショップ　

「ナナミ　サウンドファクトリー」　

気さくな”お店”です・・・・「お待ちしてます」

http://www.773sound.com
